PRZEZNACZENIE

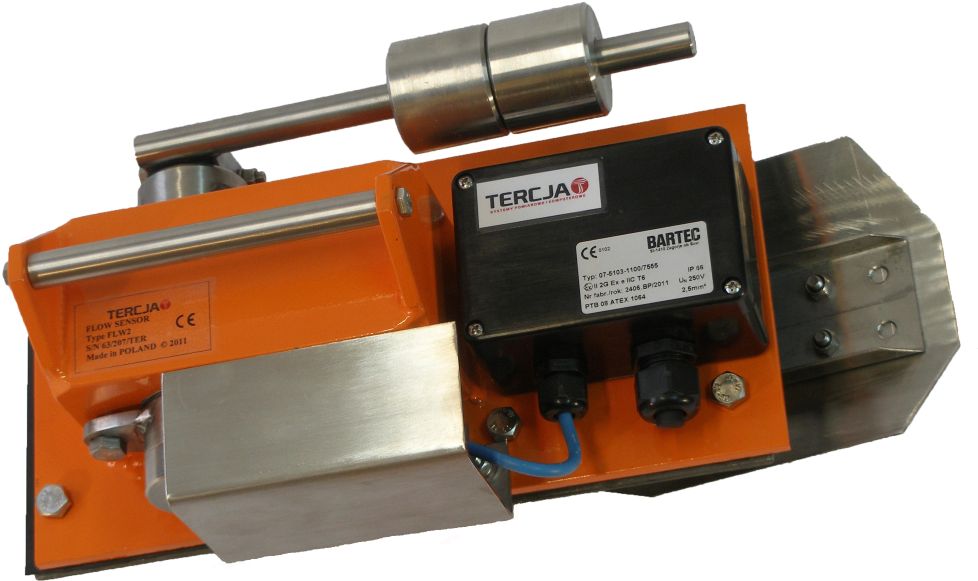

Czujnik wypływu flow FLW-2  jest przyrządem do pomiaru względnej zmiany przepływu płuczki w rurze odlewowej otworu wiertniczego. Przyrząd może być wykorzystany w  systemach pomiarowych typu Mud Logging lub Rig Instrumentation.  Jest zgodne z dyrektywą 94/9/WE (ATEX) – posiada certyfikat pozwalający na pracę w 2 strefie zagrożenia wybuchem.

ZASADA DZIAŁANIA

 Zasada działania to pomiar  zmian odległości czoła czujnika zbliżeniowego od wałka mimośrodowego .  Konstrukcja zapewnia liniową relację pomiędzy wysokością zapełnienia przekroju odlewy i prądem w zakresie kalibracji.

DANE TECHNICZNE

–  Napięcie zasilające 14 – 30 V DC.

–  Podłączenie dwuprzewodowe

–  Wyjście analogowe   4 – 20mA

–  Temperatura pracy -10 … +70°C

–  Czas reakcji do 2ms

–  Wykonanie korpusu – stal nierdzewna

–  Wykonanie korpusu detektora zbliżeniowego – gwintowany  wałek, M18x1

–  Masa przyrządu 10 kg
